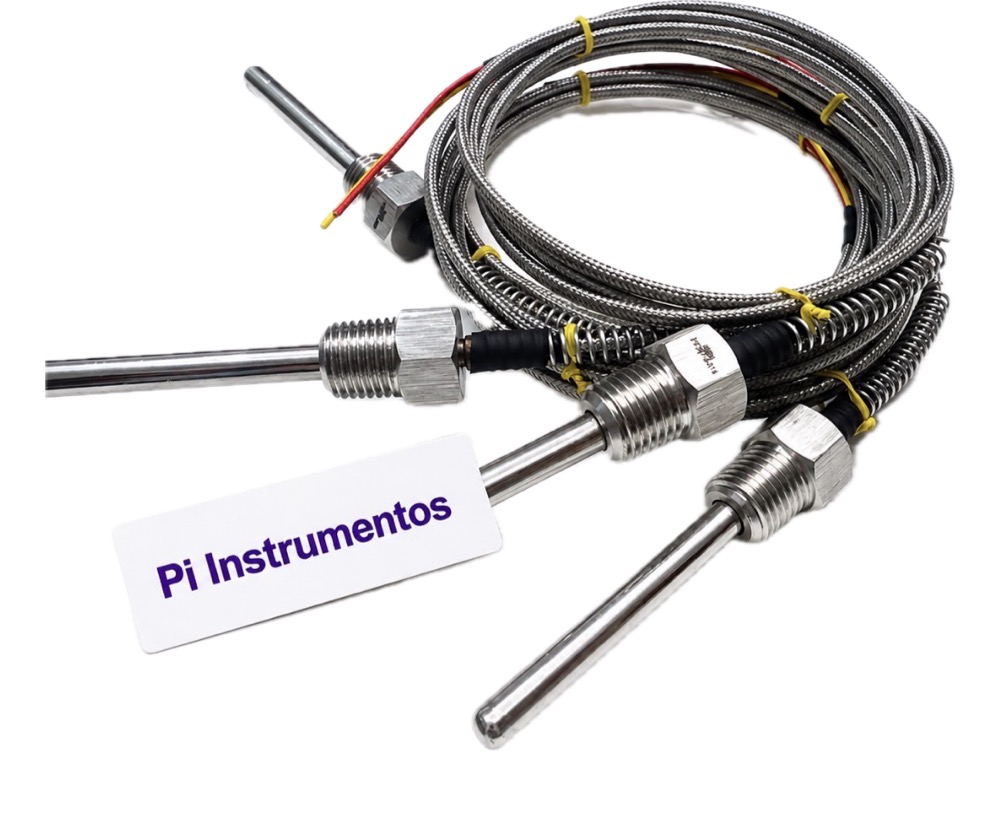

Sensor de temperatura termopar tipo K, hecho de aleación Alumel y Cromel, encasquillado con vástago de Acero Inoxidable, conexión roscada, resorte antiflexión y cable de extrensión.
Termopar fabricado con cable grado extensión, conductor plano fabricado de dos conductores, Cromel y Alumel, siendo éstas la pierna positiva y negativa del instrumento respectivamente.
El bulbo es típicamente de 1/4” (6.35 mm) de diámetro, hecho en Acero Inoxidable, sin embargo, estas opciones de tubing están también disponibles:
- 1/8” (3.17 mm)
- 3/16” (4.76 mm)
- 6 mm
- 5/16” (7.9 mm)
El sensor es hecho con punta de contacto redondeada.
Este sensor integra una cuerda macho de tamaño 1/4”NPT que significa:
- Cuerda tipo cónica
- Tamaño nominal: 1/4”
- Hilos por pulgada: 18
- Paso de la rosca ≈ 1.41 mm
La rosca está maquinada en Acero Inoxidable AISI 316, otras designaciones que representan a esta misma rosca son: 1/4MNPT, 1/4”-18 NPT.
Entre la rosca y el vástago se incluye un mecanismo de resorte que permite el desplazamiento lineal del vástago, este sistema es conocido como spring-loaded.
La función del spring-loaded es ofrecer una tolerancia a la longitud del vástago, le permite reducir su tamaño total y asegurar que la punta del instrumento siempre esté en contacto con la superficie a medir.
Por último el cable de extensión de longitud personalizable está doblemente aislada con fibra de vidrio, este forro ofrece una temperatura máxima de operación de 480ºC, no es recomendado si el instrumento va a ser expuesto a abrasión y humedad.
La malla exterior de Acero Inoxidable entrega robustez a su extensión.
